ESPA | Motor submersível (04IB)

Características:

Acoplamento de acordo com a norma NEMA MG1-18.388 Cabo sem ficha Condensador externo Tipo de motor: assíncrono Reativação: automático Isolamento elétrico: Classe F Grau de proteção: IPX8 Fator de serviço: S1	Corpo: Envolvente: aço inoxidável AISI 304 Eixo da bomba: aço inoxidável AISI 304 Juntas: NBR/EPDM Estanqueidade: vedante mecânico	Imersão máxima: 200m Temperatura do líquido: máx. 35ºC Arrefecimento: água

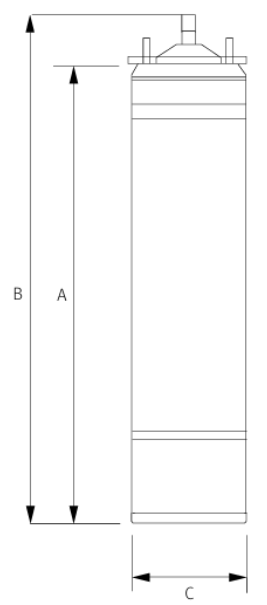

	Dimensões e pesos: Modelo A B C Ø máx. KG 1~230V 3~230V/400V 1~230V 3~230V/400V 1~230V 3~230V/400V 04I 075 331 331 370 370 94 7.2 7.2 04I 100 356 356 395 395 8.5 8.5 04I 150 386 371 425 41 10.2 9.4 04I 200 436 386 475 425 11.7 10.2 04I 300 505 450 543 488 15.1 11.9 04I 400   520   558   16.2 04I 550 610 648   20.1 04I 750 700 738   24.7

Tabela de funcionamento hidráulico

Modelo	I (A)	P1 (KW)	P2		C (µF)	Cos φ	η%	Iarr (A)	Axial (N)	Cabo Ø (mm2) - Comp. (m)
	1~230V	1~230V	KW	HP
04I 075M	4.7	0.97	0.55	0.75	25	0.88	56	16.5	2000	4x1.5 - 1.7
04I 100M	5.9	1.2	0.75	1	35	0.90	62	18.9	2000
04I 150M	8.3	1.7	1.1	1.5	40	0.91	65	26.2	2000
04I 200M	10.7	2.3	1.5	2	60	0.93	66	35	2000
04I 300M	15.2	3.3	2.2	3	80	0.93	67	47	3000

Modelo	I (A)		P1 (KW)	P2		Cos φ		η%		I (A)		Axial (N)	Cabo Ø (mm2) - Comp. (m)
	3~230V	3~400V	3~	KW	HP	3~230V	3~400V	3~230V	3~400V	3~230V	3~400V
04I 075		2	0.95	0.55	0.75		0.65		58		8	2000	4X1.5 - 1.7
04I 100	4.5	2.5	1.2	0.75	1	0.68	0.77	62	61	17.1	9.4	2000
04I 150	6.2	3.4	1.7	1.1	1.5	0.68	0.69	65	68	27.9	15.5	2000
04I 200	7.9	4.8	2.2	1.5	2	0.68	0.63	69	72	34.7	18	2000
04I 300	10.9	6.1	3	2.2	3	0.7	0.69	72	74	56.6	34.2	3000
04I 400	13.6	7.1	4	3	4	0.73	0.84	75	77	77.5	39.5	5000	4X2 - 2.7
04I 550	17.6	9.2	5.3	4	5.5	0.74	0.83	76	78	95	49.5	5000
04I 750		11.7	7	5.5	7.5		0.86		79		64	5000

^{Mais informações na ficha técnica do produto    |    Preços apenas sob consulta}
