ESPA | Bomba submersível p/águas residuais (Drainex 200)

Adequada para bombeamento para evacuação, transferência e esvaziamento de águas residuais; aplicações como esvaziamento de garagens ou caves inundadas, poços, fossas residenciais, depósitos de água ou transferência de água de depósitos e cisternas.

Características:

Fator de serviço: S1
Grau de proteção: IPX8
Isolamento elétrico: Classe F
Reativação: automático
Tipo de motor: assíncrono
Versão monofásica com proteção térmica incorporada
Arrefecimento do motor: água
Condensador interno

Modelo MA: com interruptor de nível e cabo de 10m com ficha tipo F
Modelo M: sem interruptor de nível e cabo de 10m com ficha tipo F
Modelo T: sem interruptor de nível e cabo de 10m sem ficha

Corpo:
- Aspiração: ferro fundido
- Descarga: ferro fundido
- Envolvente: ferro fundido
Eixo da bomba: aço inoxidável AISI 420
Impulsor(es): ferro fundido
Juntas: NBR/EPDM
Vedante mecânico: alumina grafite

Diâmetro descarga: 2"
Estanqueidade: vedante mecânico
Tipo de ligação: rosca
Temperatura do líquido (ºC): máx. 40
Imersão máxima: 7m
Passagem máxima de sólidos (mm): 45
Caudal até 500 l/min

Dimensões e pesos:

Modelo	A	B	C/K	D	E	F	G	H/I	J	L/M	KG
Drainex 200	437	338	110	219	62	95	49	98	134	55	255
Drainex 201
Drainex 202

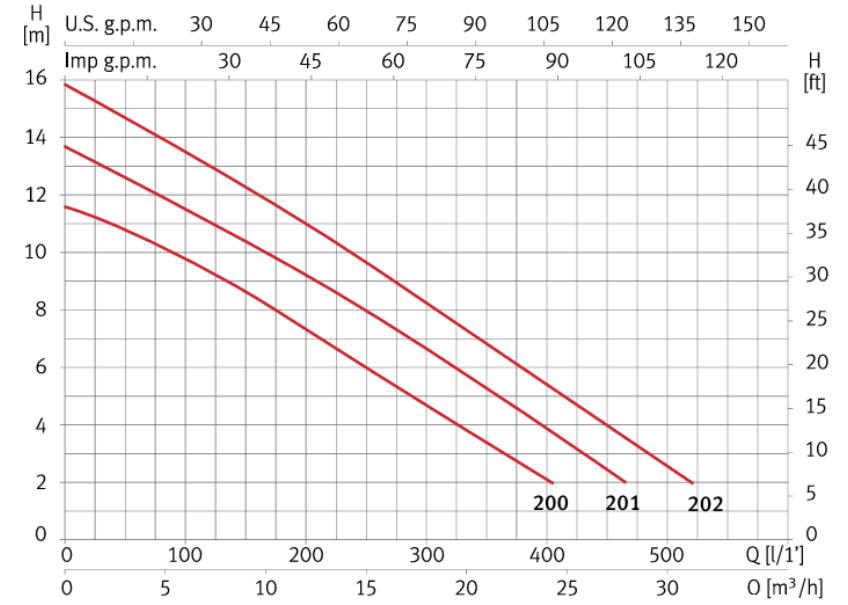

Tabela de funcionamento hidráulico

Modelo	I (A)		P1 (kW)		P2		C (µF)	l/min	50	100	200	300	400	500
Modelo	1~230V	3~400V	1~	3	kW	HP	C (µF)	m³/h	3.0	6.0	12	18	24	30
Drainex 200	5.4	2.3	1.3	1.3	1.1	1.5	16	MCA	10.7	9.7	7.4	4.9	2.3
Drainex 201	6.6	2.6	1.4	1.4					13.2	11.9	9.4	6.7	3.8
Drainex 202	7.4	2.8	1.6	1.6					15.1	13.8	11.3	8.5	5.6	2.5

Dimensões da versão estacionária (Drainex 200)

A	B	C	D	E	F	G	H	I	J	K	L	M
388	353	110	168	60	112	60	52	8	12	51	Ø10	24

N	O	P	Q	R	S	T	U	V	W	X	Y	Z
209	Ø25	85	Ø10	98	98	120	94	12	40	13	32	60

Kit de instalação para Drainex 200/201/202 (DR1)

^{Mais informações na ficha técnica}^{do produto | Preços apenas sob consulta}
