BAICO︱Bomba multicelular horizontal (VDR00)

A série VDR00 que incluí diferentes versões: VF, VX, VN e VD com conjuntos de bombas e controladores de frequência variável correspondentes. Concebida para atender os mais exigentes em instalações de bombeamento.

• Selo mecânico de cartucho para uma fácil manutenção sem precisar de remover o motor
• Ampla gama de conexões, para combinar com os requisitos de instalação: oval, arredondado, com rosca, Victaulic
• Grande variedade de materiais. Todas as partes em contato com liquido bombeado:
  • AISI304 SS (VX)
  • AISI316 SS (VN)
  • Ferro fundido e AISI304 (VF)
  • Duplex SS (VD) [tamanhos específicos]
• Prontidão para uma ampla variedade de líquidos por meio do uso correto de materiais, bem como aneis ou selos mecânicos
• Fornece bombeamentos a partir de 1m³/h até 210m³/h

^{Mais informações na ficha técnica do produto    |    Preços apenas sob consulta}

Ficha técnica

---

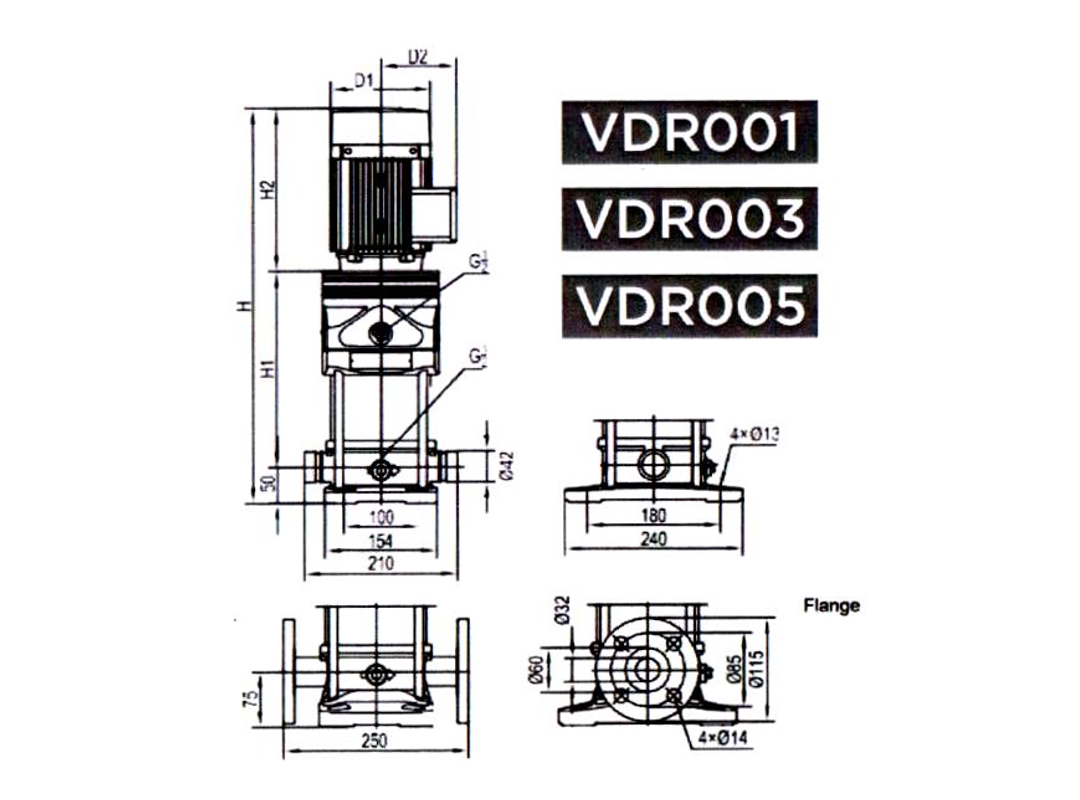

VDR001
Modelo	Motor (kW)					I (A) 3~400V	Q m3/h	0	0.5	0.7	1	1.2	1.4	1.6	1.8	2	2.2	2.4	Dimensões (mm) / peso do motor (kG)
																			H1	H2	H	D1	D2	Peso
VF-1-3	0.37					0.99	H (m)	17.5	17	16.8	16	15.6	14.8	13.5	12	10	8.5	6	139	746	649	649	649	23
VF-1-4	0.37					0.99		23.5	23	22.5	21.5	21	19.8	18	16	13.5	11	8	1455	806	649	649	649	24
VF-1-5	0.37					0.99		29	28.5	28	27	26	24.5	22.5	20	17	14	10	1517	868	649	649	649	24
VF-1-6	0.37					0.99		45	34.5	34	32.5	31.5	30	27	24	20.5	17	12.5	1664	986	678	678	678	25
VF-1-7	0.37					0.99		41	40.5	40	39	37	35	32	28	24	20	15	1785	1107	678	678	678	25
VF-1-8	0.55					1.4		47	46	45.5	43.5	42	40	37	33	29	24.5	18	1989	1231	758	758	758	27
VF-1-9	0.55					1.4		52.5	52	51.5	49	47	44.5	41	37	32	27	20.5	2107	1349	758	758	758	27
VF-1-10	0.55					1.4		58.5	58	57	55	52.5	50	46	42	37	31	23	2165	1407	758	758	758	28
VF-1-11	0.55					1.4		64	63.5	63	61	58.5	55	51	46	40	33.5	25.5	2333	1533	800	800	800	28
VF-1-12	0.75					1.7		70	69	68.5	67	64.5	61	57	52	45.5	37	28	2454	1654	800	800	800	31
VF-1-13	0.75					1.7		75.5	75	74.5	73	70	66.5	61.5	56	49	40.5	31	2515	175	800	800	800	31
VF-1-15	0.75					1.7		87.5	86.5	85.5	84	81	76.5	71	65	57	47	36	2686	1835	851	851	851	32
VF-1-17	1.1					2.43		99	98	97	95	91.5	86.5	81	73	64	53	41	2807	1956	851	851	851	35
VF-1-19	1.1					2.43		110	109	108	106	103	98	91	82	72	59	46	2926	2075	851	851	851	36
VF-1-22	1.1					2.43		128	127	126	122	118	112	105	95	83	69	54	3173	2262	911	911	911	37
VF-1-25	1.5					3.25		146	145	144	139	134	128	121	111	98	83	63	3290	2379	911	911	911	44
VF-1-27	1.5					3.25		158	157	155	150	145	138	130	119	106	90	69	3474	2501	973	973	973	45
VF-1-30	1.5					3.25		175	174	172	167	161	154	145	133	118	100	77	2686	1835	851	851	851	46
VF-1-32	2.2					4.57		189	188	186	180	174	166	155	143	129	110	85	2807	1956	851	851	851	49
VF-1-34	2.2					4.57		200	199	198	192	185	176	165	152	137	117	90	2926	2075	851	851	851	50
VF-1-36	2.2					4.57		212	211	209	203	196	186	175	161	145	124	95	3173	2262	911	911	911	51
VF-1-38	2.2					4.57		225	224	221	215	208	197	185	171	153	131	101	3290	2379	911	911	911	51
9VF-1-40	2.2					4.57		237	236	233	226	219	208	195	180	161	138	106	3474	2501	973	973	973	52

VDR003
Modelo	Motor (kW)					I (A) 3~400V	Q m3/h	0	1.2	1.6	2	2.4	2.8	3	3.2	3.6	4	4.4	Dimensões (mm) / peso do motor (kG)
																			H1	H2	H	D1	D2	Peso
VF-3-3	0.37					0.99	H (m)	22.2	21.5	21	20.5	19.5	18	17	16.5	15	12.5	9.5	207	215	467/472	140	103	24
VF-3-4	0.37					0.99		29.7	29	28.5	27.5	26	24	23	22	20	17	13	227	215	517/492	140	103	25
VF-3-5	0.55					1.4		37.2	36	35	33.5	32	30	29	28	25	21	16	247	215	537/512	140	103	26
VF-3-6	0.55					1.4		45	43.5	42.5	41	39	36.5	35	33.5	30	25	19.5	267	215	557/532	140	103	27
VF-3-7	0.75					1.7		52.5	51	50	49	46	43	41	39.5	35	30	23	297	245	617/592	151	108	30
VF-3-8	0.75					1.7		60	58.5	58	56	53	49	47	45	40	34	26.5	317	245	637/612	151	108	30
VF-3-9	1.1					2.43		67.5	66	65	63	60	56	53	51	45	38	30	337	245	657/632	151	108	32
VF-3-10	1.1					2.43		75	73	72	70	66	61	59	56	50	42	33.5	357	245	677/652	151	108	33
VF-3-11	1.1					2.43		82.5	80	79	77	73	68	65	62	55	47	37	377	245	697/672	151	108	33
VF-3-12	1.1					2.43		90	88	86	83	79	74	71	67	59	50	40.5	397	245	717/692	151	108	34
VF-3-13	1.5					3.25		98	95	93	90	86	80	77	73	64	54	44	427	290	792/767	171	120	39
VF-3-14	1.5					3.25		105	102	101	98	92.5	86	83	78	69	58	47	447	290	812/787	171	120	40
VF-3-15	1.5					3.25		113	110	108	105	100	94	91	86	76	64	51	467	290	832/807	171	120	40
VF-3-16	1.5					3.25		120	118	116	112	107	100	96	92	81	69	54	487	290	852/827	171	120	41
VF-3-19	2.2					4.57		143	140	137	132	126	119	114	108	96	82	64	547	290	912/887	171	120	44
VF-3-21	2.2					4.57		158	155	152	147	140	131	126	120	106	90	71	587	290	952/927	171	120	45
VF-3-23	2.2					4.57		173	170	166	161	153	144	138	131	115	97	78	627	290	992/967	171	120	46
VF-3-25	3					5.94		188	185	181	175	166	156	150	142	125	105	85	677	345	1097/1072	196	132	57
VF-3-27	3					5.94		204	200	195	188	180	169	162	155	138	117	92	717	345	1137/1112	196	132	58
VF-3-29	3					5.94		220	215	210	203	194	182	175	167	148	126	99	757	345	1177/1152	196	132	58
VF-3-31	3					5.94		235	230	224	216	207	194	187	178	159	134	106	797	345	1217/1192	196	132	59

VDR005
Modelo	Motor (kW)					I (A) 3~400V	Q m3/h	0	2.5	3	4	5	6	7	8	8.5	Dimensões (mm) / peso do motor (kG)
																	H1	H2	H	D1	D2	Peso
VF-5-3	0.55					1.4	H (m)	22.1	21	20.5	19	17.5	15	12	9	7.5	228	215	518/493	140	103	26
VF-5-4	0.55					1.4		29.5	25	27.5	26	24	21	17	13	11	255	215	545/520	140	103	27
VF-5-5	0.75					1.7		37	35	34.5	33	30	27	23	18	15	292	245	612/587	151	108	30
VF-5-6	1.1					2.43		44.5	42	41.5	40	37	33	27	21	18	319	245	639/614	151	108	32
VF-5-7	1.1					2.43		52	49.5	48.5	46	42.5	38.5	31.5	24.5	21	346	245	666/641	151	108	32
VF-5-8	1.1					2.43		59	57	56	53	49	44	36	28	24	373	245	693/668	151	108	33
VF-5-9	1.5					3.25		67	64	63	60	55	49.5	41.5	31.5	27	410	290	775/750	171	120	38
VF-5-10	1.5					3.25		74.5	71	70	66	62	55	46	35	30	437	290	802/777	171	120	39
VF-5-11	1.5					3.25		82	78	77	73	68	61	51	39	33	464	290	829/804	171	120	39
VF-5-12	2.2					4.57		89.5	85	84	81	74.5	66	55	43	37	491	290	856/831	171	120	42
VF-5-13	2.2					4.57		97	92	91	87	80	71	60	47	40	518	290	883/858	171	120	42
VF-5-14	2.2					4.57		104	100	98	93	87	77	65	51	43.5	545	290	910/885	171	120	43
VF-5-15	2.2					4.57		112	107	106	100	93	82	69	54	46.5	572	290	937/912	171	120	43
VF-5-16	2.2					4.57		119	114	112	107	99	88	74	58	50	599	290	964/939	171	120	44
VF-5-18	3					5.94		134	128	126	120	111	99	84	66	56	663	345	1083/1058	196	132	55
VF-5-21	3					5.94		157	150	147	140	130	116	98	77	66	744	345	1164/1139	196	132	57
VF-5-23	4					7.83		172	165	161	153	142	128	108	86	74	798	355	1228/1203	214	151	65
VF-5-25	4					7.83		187	179	175	167	155	139	117	93	80	852	355	1282/1257	214	151	66
VF-5-28	4					7.83		210	201	197	187	174	156	132	105	90	933	355	1363/1338	214	151	67
VF-5-30	5.5					10.6		225	216	212	201	186	169	144	115	98	1062	390	1527/1502	257	168	88
VF-5-33	5.5					10.6		249	238	234	222	206	187	160	127	109	1143	390	1608/1583	257	16	89

VDR0010
Modelo	Motor (kW)					I (A) 3~400V	Q m3/h	0	5	6	8	10	12	14	Dimensões (mm) / peso do motor (kG)
															H1	H2	H	D1	D2	Peso
VF-10-2	0.75					1.7	H (m)	22.2	21	20.5	19	16.5	13.5	9.5	267	245	592	151	108	32
VF-10-3	1.1					2.43		33.3	31.5	31	28.5	25.5	22	16.5	297	245	622	151	108	35
VF-10-4	1.5					3.25		44.5	42	41	38	34	29	22	337	290	707	171	120	41
VF-10-5	2.2					4.57		56	52.5	51	48	43	37	28	367	290	737	171	120	45
VF-10-6	2.2					4.57		67	63	62	58	52	44	34	397	290	767	171	132	46
VF-10-7	3					5.94		78.5	74	73	69	62	52	40	437	345	862	196	132	57
VF-10-8	3					5.94		90	85	84	79	71	60	46	467	345	892	196	151	58
VF-10-9	4					7.83		101.5	96	94	89	80	67	52	497	355	932	214	151	65
VF-10-10	4					7.83		113	107	105	98	89	76	58	527	355	962	214	151	66
VF-10-11	4					7.83		124	118	115	108	98	84	64	557	355	992	214	168	67
VF-10-13	5.5					10.6		147	140	138	130	116	99	76	695	390	1165	257	168	88
VF-10-15	5.5					10.6		171	162	159	149	134	114	88	755	390	1225	257	168	90
VF-10-17	7.5					14.4		194	184	180	169	153	130	100	815	390	1285	257	168	100
VF-10-18	7.5					14.4		205	195	191	180	163	141	108	845	390	1315	257	168	101
VF-10-20	7.5					14.4		228	217	213	200	181	155	120	905	390	1375	257	168	103
VF-10-21	7.5					14.4		240	240	223	210	191	162	126	935	390	1405	257	168	104
VF-10-22	11					20.4		250	240	235	221	201	171	132	995	500	1575	314	261	170

VDR0015
Modelo	Motor (kW)					I (A) 3~400V	Q m3/h	0	8	10	12	14	15	16	18	20	22	24	Dimensões (mm) / peso do motor (kG)
																			H1	H2	H	D1	D2	Peso
VF-15-2	2.2					4.57	H (m)	26	24.5	24	23.5	23	22.5	21.5	20	18	16	13.5	307	290	687	171	120	48
VF-15-3	3					5.94		40	37.5	37	36.5	35.5	34.5	34	32	29	25	21	362	345	797	196	132	59
VF-15-4	4					7.83		54	50.5	50	49	47.5	47	46	43	39	34	28.5	407	355	852	214	151	66
VF-15-5	4					7.83		68	63	62	61	59	58	57	53	48	42.5	36	452	355	897	214	151	68
VF-15-6	5.5					10.6		82	76	75	73	71	69	67	63	58	52	43	575	390	1055	257	168	90
VF-15-7	5.5					10.6		96	89	88	86	83	81	79	74	68	61	51	620	390	1100	257	168	91
VF-15-8	7.5					14.4		110	102	100	98	95	93	91	85	78	69	59	665	390	1145	257	168	98
VF-15-9	7.5					14.4		124	115	113	111	108	106	103	96	88	78	67	710	390	1190	257	168	99
VF-15-10	11					20.4		138	128	126	124	121	118	115	107	98	87	75	785	500	175	314	261	157
VF-15-12	11					20.4		166	154	152	149	145	142	138	129	117	104	90	875	500	1465	314	261	160
VF-15-14	11					20.4		194	180	177	173	168	165	160	149	136	122	106	965	500	1555	314	261	163
VF-15-16	15					27.2		222	209	205	200	194	189	184	172	157	142	125	1055	500	1645	314	261	182
VF-15-18	15					27.2		250	253	231	225	218	213	207	194	177	160	141	1145	500	1735	314	261	184

VDR0020
Modelo	Motor (kW)					I (A) 3~400V	Q m3/h	0	10	12	14	16	18	20	22	24	26	28	29	Dimensões (mm) / peso do motor (kG)
																				H1	H2	H	D1	D2	Peso
VF-20-2	2.2					4.57	H (m)	27.2	25.5	25	24.5	24	23.7	23	22	20.5	18	16	14.5	307	290	687	171	120	48
VF-20-3	4					7.83		41.5	39.5	39	38	37	36	35	33	31	28	25	23.5	362	355	807	214	151	66
VF-20-4	5.5					10.6		55.5	52.5	51	50	49	48.5	47	45	41.5	37	33	31.5	485	390	965	257	168	88
VF-20-5	5.5					10.6		69.5	66	65	64	62	60	58	55	51	47	42	40	530	390	1010	257	168	90
VF-20-6	7.5					14.4		84	79	78	77	75	73	70	66	62	58	52	48	575	390	1055	257	168	99
VF-20-7	7.5					14.4		98	92.5	91	90	88	85	82	78	73	68	61	57.5	620	390	1100	257	168	100
VF-20-8	11					20.4		113	106	105	103	11	98	95	90	84	77	70	66	695	500	1285	314	261	167
VF-20-10	11					20.4		141	133	132	130	127	123	119	113	106	97	88	83	785	500	1375	314	261	170
VF-20-12	15					27.2		171	160	158	156	153	149	143	137	127	117	106	100	875	500	1465	314	261	188
VF-20-14	15					27.2		200	187	185	183	179	174	168	160	149	137	124	117	965	500	1555	314	261	191
VF-20-17	18.5					34.1		244	228	225	222	218	212	205	195	182	168	154	147	1100	550	1740	314	261	212

VDR0032
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	16	20	24	28	32	36	40	Dimensões (mm) / peso do motor (kG)
																B1	B2	B	D1	D2	Peso
VF-32-10	2.2					3	4.57	H (m)	18	17	15	14	13	11	8	505	290	792	190	155	64
VF-32-20-2	3					4	5.94		29	28	26	23	20	16	11	575	345	920	197	165	77
VF-32-20	4					5.5	7.83		36	34	32	29	27	23	18
VF-32-30-2	5.5					7.5	10.6		47	44	41	39	33	28	21	645	390	1035	260	208	100
VF-32-30	5.5					7.5	10.6		54	51	48	44	40	35	27
VF-32-40-2	7.5					10	14.4		65	62	58	53	46	40	30	715	390	1105	260	208	109
VF-32-40	7.5					10	14.4		72	69	65	59	53	47	37
VF-32-50-2	11					15	20.4		83	79	74	68	60	52	41	890	500	1390	330	255	181
VF-32-50	11					15	20.4		90	86	81	74	67	59	47
VF-32-60-2	11					15	20.4		101	97	80	83	74	65	51	960	500	1460	330	255	185
VF-32-60	11					15	20.4		108	104	97	90	81	72	57
VF-32-70-2	11					20	20.4		119	114	107	98	88	78	60	1030	500	1530	330	255	199
VF-32-70	15					20	27.2		126	121	113	105	95	85	67
VF-32-80-2	15					20	27.2		136	131	123	114	102	90	71	1100	500	1600	330	255	203
VF-32-80	15					20	27.2		144	138	130	120	109	97	77
VF-32-90-2	15					25	27.2		154	148	140	129	117	102	82	1170	550	1720	330	255	222
VF-32-90	18.5					25	34.1		162	156	147	136	124	109	88
VF-32-100-2	18.5					25	34.1		175	166	157	146	131	115	91	1240	550	1790	330	255	227
VF-32-100	18.5					25	34.1		182	173	164	152	138	122	98
VF-32-110-2	18.5					30	34.1		193	184	173	164	146	128	102	1310	575	1885	360	2585	272
VF-32-110	22					30	40.1		200	191	180	168	153	135	109
VF-32-120-2	22					30	40.1		211	201	189	178	160	140	113	1380	575	1955	360	285	276
VF-32-120	22					30	40.1		218	208	196	184	167	147	120
VF-32-130-2	22					40	40.1		230	128	206	193	174	153	124	1450	650	2100	400	310	337
VF-32-130	30					40	54.8		237	225	213	200	181	160	131
VF-32-140-2	30					40	54.8		247	235	222	210	189	165	135	1520	650	2170	400	310	341
VF-32-140	30					40	54.8		255	242	229	216	196	172	142
VF-32-150-2	30					40	54.8		266	253	239	224	203	178	145	1590	650	2240	400	310	345
VF-32-150	30					40	54.8		274	260	246	231	210	185	152
VF-32-160-2	30					40	54.8		284	270	255	240	218	190	156	1660	650	2310	400	310	350
VF-32-160	30					40	54.8		292	277	262	246	225	197	163

VDR0045
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	25	30	35	40	42	45	50	55	Dimensões (mm) / peso do motor (kG)
																	B1	B2	B	D1	D2	Peso
VF-45-10	4					5.5	7.83	H (m)	24	25	22	21	20	19	18	16	561	345	906	197	165	83
VF-45-20-2	5.5					7.5	10.6		40	38	36	33	32	30	27	23	641	390	1031	260	208	105
VF-45-20	7.5					10	14.4		48	46	44	42	41	39	35	31
VF-45-30-2	11					15	20.4		63	31	58	54	52	50	44	38	826	500	1326	303	255	183
VF-45-30	11					15	20.4		71	69	66	63	61	58	53	47
VF-45-40-2	15					20	27.2		87	84	80	75	73	69	62	54	906	500	1406	330	255	197
VF-45-40	15					20	27.2		95	92	88	84	81	78	71	62
VF-45-50-2	18.5					25	34.1		111	107	102	96	93	88	80	69	986	550	1536	330	255	221
VF-45-50	18.5					25	34.1		119	115	110	105	101	97	88	78
VF-45-60-2	22					30	40.1		135	130	124	117	113	108	97	85	1066	575	1641	360	285	261
VF-45-60	22					30	40.1		143	138	132	125	122	116	106	93
VF-45-70-2	30					40	54.8		158	152	156	138	134	127	115	100	1146	650	1796	400	310	320
VF-45-70	30					40	54.8		166	161	154	146	142	135	124	109
VF-45-80-2	30					40	54.8		182	175	168	159	154	146	133	116	1226	650	1876	400	310	324
VF-45-80	30					40	54.8		190	184	176	167	162	154	141	124
VF-45-90-2	30					40	54.8		205	198	190	180	174	166	150	132	1306	650	1956	400	310	328
VF-45-90	37					50	65.9		214	207	198	188	183	174	159	140
VF-45-100-2	37					50	65.9		230	221	212	200	194	185	168	147	1386	650	2036	400	310	355
VF-45-100	37					50	65.9		238	230	220	209	203	193	177	155
VF-45-110-2	45					60	82.5		255	246	236	223	217	206	188	165	1466	685	2151	450	345	426
VF-45-110	45					60	82.5		263	255	244	232	225	214	196	173
VF-45-120-2	45					60	82.5		280	270	259	245	238	226	206	181	1546	685	2231	450	345	432
VF-45-120	45					60	82.5		289	280	268	255	247	236	216	190
VF-45-130-2	45					60	82.5		305	294	268	255	247	236	216	190	1626	650	2311	450	345	438

VDR0065
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	30	40	50	60	65	70	80	Dimensões (mm) / peso do motor (kG)
																B1	B2	B	D1	D2	Peso
VF-65-10-1	4					5.5	7.83	H (M)	19	18	16	14	13	11	8	561	345	916	230	188	93
VF-65-10	5.5					7.5	10.6		27	25	23	21	20	18	15	561	390	951	260	208	105
VF-65-20-2	7.5					10	14.4		39	36	33	29	26	23	17	644	500	1034	260	208	110
VF-65-20-1	11					15	20.4		46	44	40	36	33	30	24	754	500	1254	330	255	182
VF-65-20	11					15	20.4		53	51	47	43	40	37	30	754	550	1254	330	255	182
VF-65-30-2	15					20	27.2		66	62	56	50	45	41	32	836	575	1336	330	255	196
VF-65-30-1	15					20	27.2		73	69	63	57	53	48	39	863	650	1336	330	255	197
VF-65-30	18.5					25	34.1		80	76	70	64	60	55	46	836	650	1386	330	255	221
VF-65-40-2	18.5					25	34.1		92	87	80	71	66	60	47	919	650	1469	330	255	225
VF-65-40-1	22					30	40.1		100	94	87	78	73	67	54	919	650	1494	360	310	258
VF-65-40	22					30	40.1		107	101	94	85	80	74	61	919	685	1494	400	310	258
VF-65-50-2	30					40	54.8		121	114	105	95	88	80	64	1001	685	1651	400	310	319
VF-65-50-1	30					40	54.8		128	121	112	102	95	87	71	1001	650	1651	400	310	319
VF-65-50	30					40	54.8		136	129	119	109	102	94	78	1001	500	1651	400	310	320
VF-65-60-2	30					40	54.8		150	142	131	118	110	101	81	1084	550	1734	400	310	325
VF-65-60-1	30					40	54.8		157	149	138	125	117	108	88	1084	575	1734	400	310	349
VF-65-60	37					50	65.9		164	156	145	132	124	115	95	1084	650	1734	400	310	349
VF-65-70-2	37					50	65.9		179	169	156	141	132	121	99	1166	650	1816	400	310	353
VF-65-70-1	37					50	65.9		186	176	163	148	139	128	106	1166	650	1816	400	310	353
VF-65-70	45					60	82.5		193	183	170	155	146	135	112	1166	650	1851	460	340	420
VF-65-80-2	45					60	82.5		207	196	182	164	154	142	116	1248	685	1933	460	340	424
VF-65-80-1	45					60	82.5		215	203	189	171	161	149	123	1248	685	1933	460	340	424

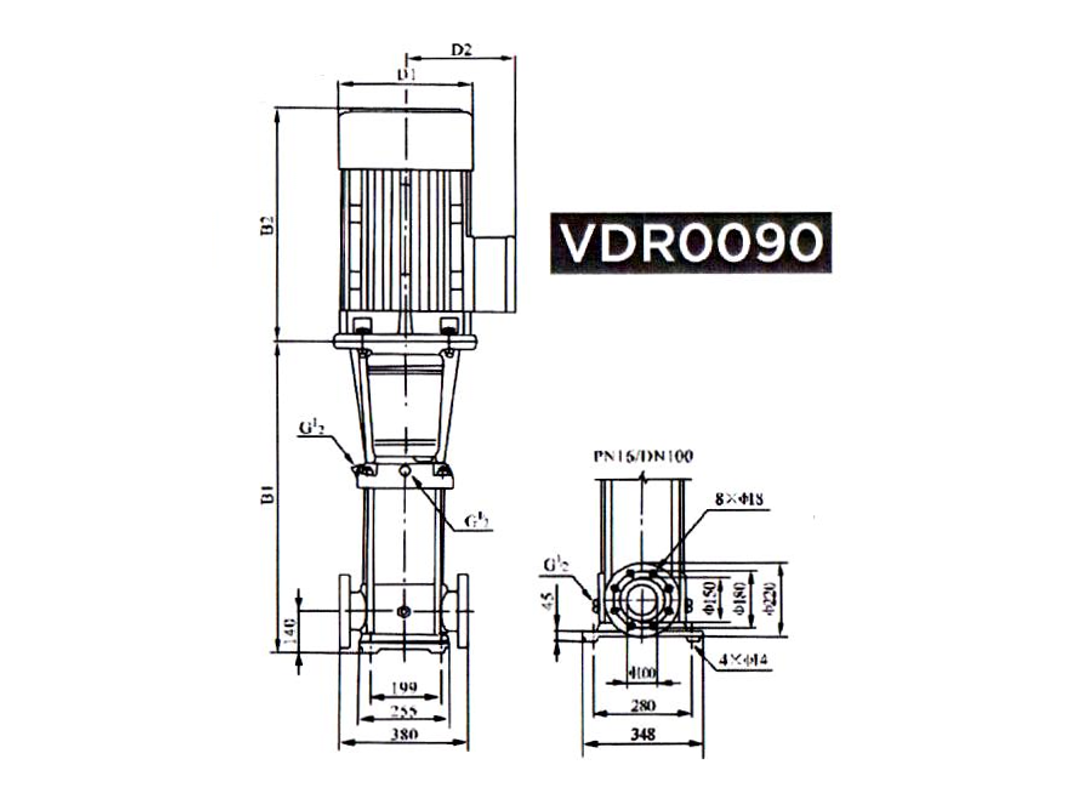

VDR0090
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	50	60	70	80	85	90	100	110	Dimensões (mm) / peso do motor (kG)
																	B1	B2	B	D1	D2	Peso
VF-90-10-1	5.5					7.5	10.6	H (m)	22	19	17	16	14	13	10	6	571	390	961	260	208	105
VF-90-10	7.5					10	14.4		25	24	22	21	20	19	16	12	571	390	961	260	208	110
VF-90-20-2	11					15	20.4		41	39	36	32	30	28	22	15	773	500	1273	330	255	181
VF-90-20	15					20	27.2		53	50	47	44	41	40	36	30	773	500	1273	330	255	192
VF-90-30-2	18.5					25	34.1		68	65	60	55	52	49	41	32	865	550	1415	330	255	215
VF-90-30	22					30	40.1		81	77	72	67	64	62	55	48	865	575	1440	360	285	252
VF-90-40-2	30					40	54.8		98	93	87	80	75	72	62	50	957	650	1607	400	310	312
VF-90-40	30					40	54.8		110	105	100	92	86	84	76	66	957	650	1607	400	310	312
VF-90-50-2	37					50	65.9		126	120	113	104	98	93	81	68	1049	650	1699	400	310	336
VF-90-50	37					50	65.9		139	131	124	115	110	106	94	83	1049	650	1699	400	310	336
VF-90-60-2	45					60	82.5		155	148	139	129	122	117	102	85	1141	685	1826	460	340	407
VF-90-60	45					60	82.5		168	160	150	141	134	130	117	103	1141	685	1826	460	340	407

VDR00125
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	60	70	80	90	110	110	120	130	140	150	Dimensões (mm) / peso do motor (kG)
																			B1	B2	B	D1	D2	Peso
VF-125-10	11					15	20.4	H (m)	22	21.8	21.6	21	20.5	19.5	18.5	17	16	15	840	500	1340	330	255	230
VF-125-20-2	15					20	27.2		34	33.6	33	31	30.2	30	28.5	28	25	24	1000	500	1500	330	255	245
VF-125-20-1	18.5					25	34.1		41	40	39.5	38.5	37	36.5	34.5	32.5	30	27.5	1000	550	1550	330	255	250
VF-125-20	22					30	40.1		46	45	44.5	43.5	42.4	41	40	38	36	33.5	1000	575	1575	360	285	285
VF-125-30-2	30					40	54.8		57	56	55	53.5	52	51	49	46.5	43.5	41	1160	650	1810	400	310	360
VF-125-30-1	30					40	54.8		64	63	62	60	58.5	57.5	55.5	52	49	46
VF-125-30	30					40	54.8		69.5	68.5	67.5	66	64	62.5	61	57.5	54.5	51
VF-125-40-2	37					50	65.9		80.5	79	78	76	73.5	72	69	66	61.5	58	1320	650	1970	400	310	400
VF-125-40-1	37					50	65.9		87	86	84.5	82	80	78	76	72	68	64.5
VF-125-40	45					60	82.5		92.5	91	90	88	85.5	83	81	77	73	68.5	1320	685	2005	400	340	460
VF-125-50-2	45					60	82.5		104.5	103	101	99	96	93	90	85.5	80.5	75.5	1480	685	2165	460	340	470
VF-125-50-1	45					60	82.5		110.5	109	107.5	105	102	100	97	90	86.5	83
VF-125-50	55					75	99.6		115.5	114	113	110	107.5	104.5	101.5	96	91	86	1510	760	2270	460	370	575
VF-125-60-2	55					75	99.6		128	125.5	123	121	117.3	113.5	110	104.5	98.5	92.5	1670	760	2460	540	370	585
VF-125-60-1	55					75	99.6		134	132	130.5	127	124	121	118	111	105	100	1670	760	2430	540	370	585
VF-125-60	75					100	134		139	137	135	132	128.8	126	123	116	110	104	1670	845	2515	540	410	705
VF-125-70-2	75					100	134		151	148	145.5	143	139.6	134	130	123.5	116.5	109	1830	845	2675	580	410	715
VF-125-70-1	75					100	134		156.5	154	152	148.5	144.5	141	137.5	130	123	116.5
VF-125-70	75					100	134		162.5	160.5	158.5	155	151	148	145	137	129	123

VDR00150
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	80	90	100	110	120	130	140	150	160	170	180	Dimensões (mm) / peso do motor (kG)
																				B1	B2	B	D1	D2	Peso
VF-150-10-1	11					15	20.4	H (m)	18.3	17.8	17.3	17	16	15	14	12.5	11	10	8.5	840	500	1340	330	255	230
VF-150-10	15					20	27.2		24	23	22.5	22	21.5	20.5	20	18.5	17	16	15	840	500	1340	330	255	235
VF-150-20-2	18.5					25	34.1		37	35.5	34	33	32	31	29	27.5	36	23	21	1000	550	1550	330	255	250
VF-150-20-1	22					30	40.1		44.3	43	43	40	39	38.5	37.5	35	33	30	27	1000	575	1575	360	285	295
VF-150-20	30					40	54.8		50	49	48	47	45.5	44	42	40	37	34	32	1000	650	1650	400	310	350
VF-150-30-2	30					40	54.8		63.5	61	59	57.5	56	54.5	53	49	45.5	42	39	1160	650	1810	400	310	360
VF-150-30-1	37					50	65.9		70	68	67	65	63	62	60	56	53	49	45
VF-150-30	37					50	65.9		78	76.5	75	73	70.5	98	66	63	59	55	45	1160	650	1810	400	310	385
VF-150-40-1	45					60	82.5		89	87	84	81.5	79	77	74.5	70.5	65.5	60	50.5	1320	685	2005	460	310	460
VF-150-40-2	45					60	82.5		96.5	94	91.5	89	86.5	84	81.5	77	72.5	67	56	1320	685	2005	460	340	460
VF-150-40	55					75	99.6		104	102	100	97	95	91	88	84	79.5	74	62	1350	750	2110	540	340	560
VF-150-50-2	55					75	99.6		115.5	112	109	106	102.51	100	97	92	86	79	68	1510	760	2270	540	370	570
VF-150-50-1	75					100	134		122.5	119.5	117	113.5	111.5	107.5	104.5	99	93.5	87	73.5	1510	845	2355	580	410	690
VF-150-50	75					100	134		130	127.5	125	121	119	115	111.5	106.5	101	94.5	80
VF-150-60-2	75					100	134		140	137	133	130	126	121	118	112	106	98	91	1670	845	2515	580	410	700
VF-150-60-1	75					100	134		148.5	145	141.7	137.5	135	131	127	120.5	114.5	106.5	97.5
VF-150-60	75					100	134		157	153	149	145	142	139.5	137	130	123	116	109

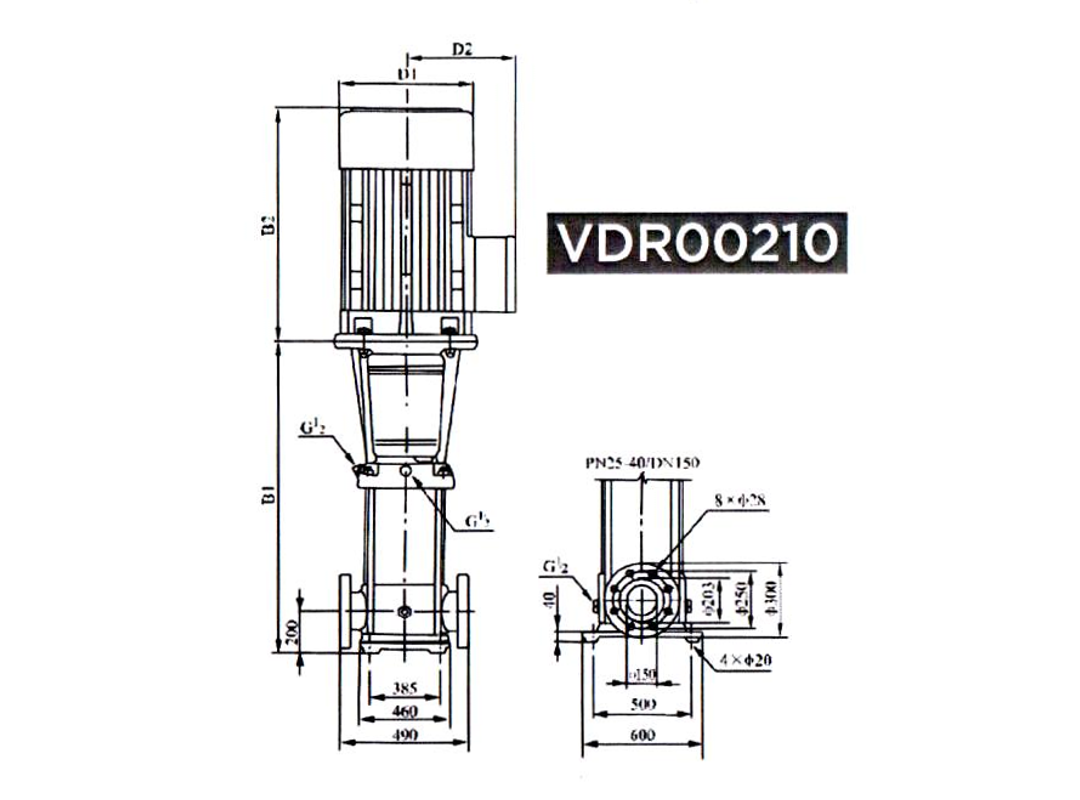

VDR00210
Modelo	Motor (kW)					Motor (HP)	I (A) 3~400V	Q m3/h	100	120	140	160	180	200	220	240	Dimensões (mm) / peso do motor (kG)
																	B1	B2	B	D1	D2	Peso
VF-210-10-B	18.5					25	34.1	H (m)	25.5	25	24	23	21.5	20	18	15.5	907	550	1457	330	255	311
VF-210-10-A	22					30	40.1		29	28.5	27.5	26.5	25.5	24	22	20	907	575	1482	360	285	347
VF-210-10	30					40	54.8		38.5	38	37.5	36.5	35	34	32.5	30	907	650	1557	400	310	403
VF-210-20-2B	37					50	65.9		53	51	49	47	44	41	37	32	1101	650	1751	400	310	447
VF-210-20-2A	45					60	82.5		59.5	58	56	54	52.5	49	44.5	40.5	1101	685	1786	460	340	504
VF-210-20-A	55					75	99.6		69	68	66	64	62	59	55.5	51	1131	760	1891	540	370	595
VF-210-20	55					75	99.6		78.5	77.5	76	74	71.5	69	66	61.5
VF-210-30-2B	75					100	134		91.5	89	87	83.5	79	75	70	63	1325	845	2170	580	410	748
VF-210-30-A-B	75					100	134		95	93	90	87	83.5	79	73.5	67
VF-210-30-2A	75					100	134		99.5	97.5	94.5	91.5	89	84	78.5	72
VF-210-30-B	75					100	134		104.5	102.5	100	97	93	89	84.5	77.5
VF-210-30-A	75					100	134		108	106	103.5	100.5	97.5	93	88	81.5
VF-210-30	90					120	162		117.5	116	113.5	110.5	107	103	99	92	1325	895	2220	580	410	817
VF-210-40-2B	90					120	162		131.5	129	125.5	121	155.5	110	103.5	94	1519	1140	2414	580	410	830
VF-210-40-2A	110					150	195		138.5	136	132	128	124	118	111	102.5	1519	1140	2659	645	550	1180
VF-210-40-A	110					150	195		148	145.5	142.5	138	134	128	122	113
VF-210-40	110					150	195		157.5	155.5	152.5	148	143.5	138	132.5	123.5
