ESPA | Bomba centrífuga vertical in-line inox (VS 20)

ESPA | Bomba centrífuga vertical in-line inox (VS 20)

Adequada para o bombeamento de águas limpas para uso doméstico, industrial, agrícola e jardinagem; aplicações como transferência de água, rega por aspersão ou gota a gota, pressurização doméstica ou equipamentos de pressão.

Características:

  • Fator de serviço: S1
  • Grau de proteção: IPX4
  • Isolamento elétrico: classe F
  • Tipo de motor: assíncrono
  • Diâmetro de aspiração: DN65
  • Diâmetro de descarga: DN65
  • Tipo de ligação: flange
  • Estanqueidade: vedante mecânico
  • Sistema de acoplamento motor hidráulico flange V18-Flange C (norma IEC);
    motor V1-Flange FF de 11 e 15kW (norma IEC)
  • Cárter motor: alumínio
  • Corpo:
    • Envolvente: aço inoxidável AISI 304
  • Difusor(es): aço inoxidável AISI 304
  • Eixo: aço inoxidável AISI 420
  • Impulsor(es): aço inoxidável AISI 304
  • Juntas: EPDM
  • Vedante mecânico: Alumina grafite
  • Temperatura do líquido: -20 a 120
  • Arrefecimento do motor: ventilador
  • Pressão até 170m
  • Caudal até 480 l/min
img img2

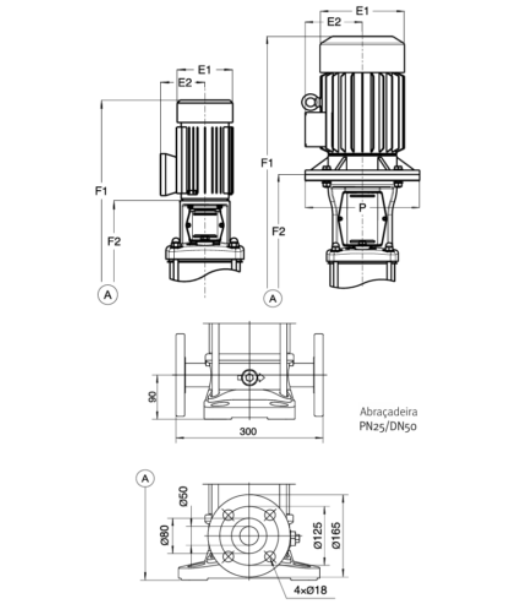

Dimensões e pesos:

Modelo Motor Bomba Multi VS
E1 E2 P F1 F2 KG
Multi VS 20 03 240 180   792 452 59
Multi VS 20 05 257 168   1010 620 83
Multi VS 20 06 257 168   1055 665 92
Multi VS 20 08 314 264 300 1285 785 160
Multi VS 20 12 314 261 350 1465 965 181

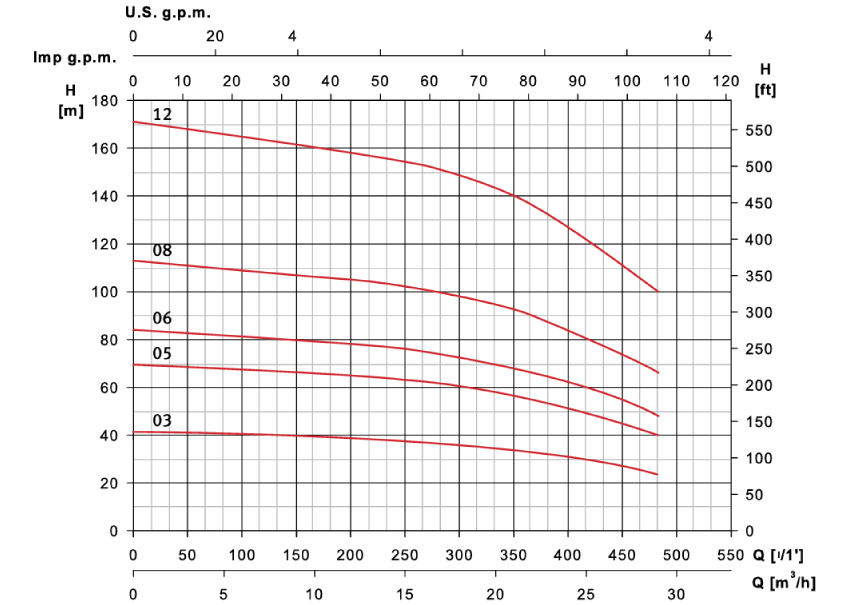

Tabela de funcionamento hidráulico

Modelo I (A) P2 l/min 0 267 300 333 367 400 433 467 483
3~400V 3~692V kW HP m3/h 0 16 18 20 22 24 26 28 29
Multi VS 20 03 8.2 4.7 4 5.5 MCA 41 37 36 35 33 31 28 25 23
Multi VS 20 05 11.2 6.5 5.5 7.5 69 62 60 58 55 51 47 42 40
Multi VS 20 06 15.4 8.9 7.5 10 84 75 73 70 66 62 58 52 48
Multi VS 20 08 21.6 12.5 11 15 113 101 98 95 90 84 77 70 66
Multi VS 20 12 28.7 16.4 15 20 171 153 149 143 137 127 117 106 100

Mais informações na ficha técnica do produto    |    Preços apenas sob consulta

Ficha técnica Esquema Certificado ESPA ISO9001 ESPA Certificado ISO 14.001
