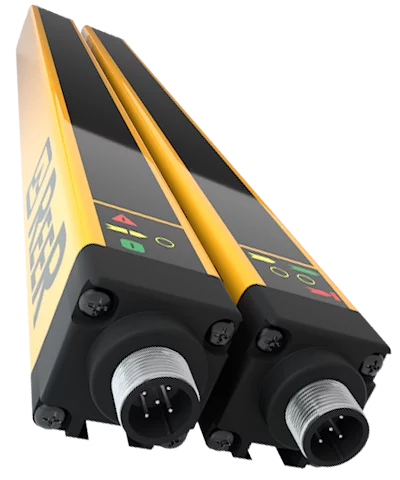

ReeR︱Cortina de Segurança (EOS2)

Uma gama simples de produtos para cobrir a maioria das aplicações industriais

Características:

Detecção de dedos, mãos e corpos
Grades multifeixe (2, 3 ou 4 feixes) para controlo de acessos
Características exclusivas e uma gama completa de acessórios
Versões standard com reset automático
Versões com funções integradas com rearme automático/manual selecionável
Alcance de funcionamento até 20m, altura protegida até 2.2m
Temperatura de funcionamento de: -30 a +55 ºC (Também ideal para câmaras frigoríficas)
Tamanho compacto (20x8mm)
Corpo em alumínio com revestimento em pó
Tampas em polipropileno reforçado com fibra de vidro
Ausência de zona morta num dos lados da cortina
IP65 e IP67
Tempo de arranque: ≤ 2s
Versões master/slave para ligações em cascata de duas ou três cortinas
Indicador de estado (inclui ajuda de alinhamento)
Não requer programação, tornando-se fácil de instalar e substituir
Conectores M12

Cabos necessários

Versões standard EOS2 (A)	Versões EOS2 com funcionalidades integradas (X)
Transmissor: M12 de 5 pinos (CDx)	Transmissor: M12 de 5 pinos (CDx)
Receptor: M12 de 5 pinos (CDx)	Receptor: M12 de 8 pinos (C8Dx)
Ligação de mestre, escravo 2 e escravo : M12 de 5 pinos (CDx)

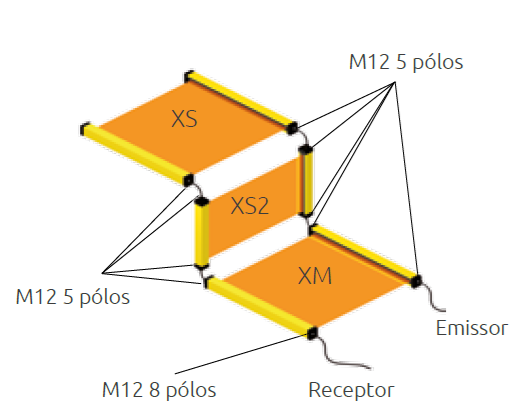

Mestre/escravo
^{Para conexões em cascata}

Standard (A)	Funções integradas (X)	Funções integradas (X) para ligações em cascata
EOS2 A / AT / ATL	EOS2 X / XT / XTL	EOS2 XM / XS / XS2
Alcance operacional selecionável: 0...4m - curto, 0...12m - longo Modelos EOS4 A com resolução de 14mm: 0...3m - curto, 1...6m - longo Versões ATL: 0...2m - curto, 0...6m - longo	Alcance operacional selecionável: 0...4m - curto, 0...12m - longo Modelos EOS4 X com resolução de 14mm: 0...3m - curto, 1...6m - longo Versões XTL: 0...2m - curto, 0...6m - longo	Alcance operacional selecionável: 0...4m - curto, 0...12m - longo Modelos EOS4 com resolução de 14mm: 0...3m - curto, 1...6m - longo
Início/reset automático	Início/reset manual ou automático selecionável
Monitorização de relé externo (EDM) através de interfaces externas, por exemplo AD SR1, mosaico ou PLC de segurança	Entrada de feedback integrada para monitorização de relé externo (EDM). Se for necessária uma saída de relé, recomenda-se a utilização de um AD SRO
2 saídas de segurança estática PNP com autoteste protegidas contra curtos-circuitos e sobrecargas

EOS2 T (Têxtil)
^{Resistente a altas vibrações}

Modelo especial resistente a altas vibrações para aplicações da indústria têxtil.

Disponível na versão Standard (AT), com funções integradas (XT) e redução de sensibilidade para aplicações de baixa distância (ATL, XTL)

Estes modelos são capazes de manter o alinhamento dos feixes mesmo em aplicações de forte estresse mecânico e vibrações de acordo com a EN 60062-2-6:2009. O uso de amortecedores é obrigatório

Referências disponíveis:

_{STANDARD (A) COM FUNÇÕES INTEGRADAS (X)

Resolução 30mm}

Versões A	EOS2 153 A [Ficha téc.]	EOS2 253 A [Ficha téc.]	EOS2 303 A [Ficha téc.]	EOS2 453 A [Ficha téc.]	EOS2 603 A [Ficha téc.]	EOS2 753 A [Ficha téc.]	EOS2 903 A [Ficha téc.]	EOS2 1053 A [Ficha téc.]	EOS2 1203 A [Ficha téc.]	EOS2 1353 A [Ficha téc.]	EOS2 1503 A [Ficha téc.]	EOS2 1653 A [Ficha téc.]	EOS2 1803 A [Ficha téc.]	EOS2 1953 A [Ficha téc.]	EOS2 2103 A [Ficha téc.]	EOS2 2253 A [Ficha téc.]
Versões X	EOS2 153 X [Ficha téc.]	EOS2 253 X [Ficha téc.]	EOS2 303 X [Ficha téc.]	EOS2 453 X [Ficha téc.]	EOS2 603 X [Ficha téc.]	EOS2 753 X [Ficha téc.]	EOS2 903 X [Ficha téc.]	EOS2 1053 X [Ficha téc.]	EOS2 1203 X [Ficha téc.]	EOS2 1353 X [Ficha téc.]	EOS2 1503 X [Ficha téc.]	EOS2 1653 X [Ficha téc.]	EOS2 1803 X [Ficha téc.]	EOS2 1953 X [Ficha téc.]	EOS2 2103 X [Ficha téc.]	EOS2 2253 X [Ficha téc.]
Alt. de proteção (mm)	160	260	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes	8	13	16	23	31	38	46	53	61	68	76	83	91	98	106	113
Altura total (mm)	213	313	363	513	663	813	963	1113	1263	1413	1563	1713	1863	2013	2163	2313

_{Resolução 40mm}

Versões A	EOS2 154 A [Ficha téc.]	EOS2 254 A [Ficha téc.]	EOS2 304 A [Ficha téc.]	EOS2 454 A [Ficha téc.]	EOS2 604 A [Ficha téc.]	EOS2 754 A [Ficha téc.]	EOS2 904 A [Ficha téc.]	EOS2 1054 A [Ficha téc.]	EOS2 1204 A [Ficha téc.]	EOS2 1354 A [Ficha téc.]	EOS2 1504 A [Ficha téc.]	EOS2 1654 A [Ficha téc.]	EOS2 1804 A [Ficha téc.]	EOS2 1954 A [Ficha téc.]	EOS2 2104 A [Ficha téc.]	EOS2 2254 A [Ficha téc.]
Versões X	EOS2 154 X [Ficha téc.]	EOS2 254 X [Ficha téc.]	EOS2 304 X [Ficha téc.]	EOS2 454 X [Ficha téc.]	EOS2 604 X [Ficha téc.]	EOS2 754 X [Ficha téc.]	EOS2 904 X [Ficha téc.]	EOS2 1054 X [Ficha téc.]	EOS2 1204 X [Ficha téc.]	EOS2 1354 X [Ficha téc.]	EOS2 1504 X [Ficha téc.]	EOS2 1654 X [Ficha téc.]	EOS2 1804 X [Ficha téc.]	EOS2 1954 X [Ficha téc.]	EOS2 2104 X [Ficha téc.]	EOS2 2254 X [Ficha téc.]
Alt. de proteção (mm)	160	260	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes	6	9	11	16	21	26	31	36	41	46	51	56	61	66	71	76
Altura total (mm)	213	313	363	513	663	813	963	1113	1263	1413	1563	1713	1863	2013	2163	2313

_{Resolução 50mm}

Versões A	EOS2 155 A [Ficha téc.]	EOS2 305 A [Ficha téc.]	EOS2 455 A [Ficha téc.]	EOS2 605 A [Ficha téc.]	EOS2 755 A [Ficha téc.]	EOS2 905 A [Ficha téc.]	EOS2 1055 A [Ficha téc.]	EOS2 1205 A [Ficha téc.]	EOS2 1355 A [Ficha téc.]	EOS2 1505 A [Ficha téc.]	EOS2 1655 A [Ficha téc.]	EOS2 1805 A [Ficha téc.]	EOS2 1955 A [Ficha téc.]	EOS2 2105 A [Ficha téc.]	EOS2 2255 A [Ficha téc.]
Versões X	EOS2 155 X [Ficha téc.]	EOS2 305 X [Ficha téc.]	EOS2 455 X [Ficha téc.]	EOS2 605 X [Ficha téc.]	EOS2 755 X [Ficha téc.]	EOS2 905 X [Ficha téc.]	EOS2 1055 X [Ficha téc.]	EOS2 1205 X [Ficha téc.]	EOS2 1355 X [Ficha téc.]	EOS2 1505 X [Ficha téc.]	EOS2 1655 X [Ficha téc.]	EOS2 1805 X [Ficha téc.]	EOS2 1955 X [Ficha téc.]	EOS2 2105 X [Ficha téc.]	EOS2 2255 X [Ficha téc.]
Alt. de proteção (mm)	160	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes	4	8	12	16	20	24	28	32	36	40	44	48	52	54	60
Altura total (mm)	213	363	513	663	813	963	1113	1263	1413	1563	1713	1863	2013	2163	2313

_{Resolução 90mm}

Versões A	EOS2 309 A [Ficha téc.]	EOS2 459 A [Ficha téc.]	EOS2 609 A [Ficha téc.]	EOS2 759 A [Ficha téc.]	EOS2 909 A [Ficha téc.]	EOS2 1059 A [Ficha téc.]	EOS2 1209 A [Ficha téc.]	EOS2 1359 A [Ficha téc.]	EOS2 1509 A [Ficha téc.]	EOS2 1659 A [Ficha téc.]	EOS2 1809 A [Ficha téc.]	EOS2 1959 A [Ficha téc.]	EOS2 2109 A [Ficha téc.]	EOS2 2259 A [Ficha téc.]
Versões X	EOS2 309 X [Ficha téc.]	EOS2 459 X [Ficha téc.]	EOS2 609 X [Ficha téc.]	EOS2 759 X [Ficha téc.]	EOS2 909 X [Ficha téc.]	EOS2 1059 X [Ficha téc.]	EOS2 1209 X [Ficha téc.]	EOS2 1359 X [Ficha téc.]	EOS2 1509 X [Ficha téc.]	EOS2 1659 X [Ficha téc.]	EOS2 1809 X [Ficha téc.]	EOS2 1959 X [Ficha téc.]	EOS2 2109 X [Ficha téc.]	EOS2 2259 X [Ficha téc.]
Alt. de proteção (mm)	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes	4	6	8	10	12	14	16	18	20	22	24	26	28	30
Altura total (mm)	363	513	663	813	963	1113	1263	1413	1563	1713	1863	2013	2163	2313

_MULTIFEIXES

Versões A	EOS2 2B A [Ficha téc.]	EOS2 3B A [Ficha téc.]	EOS2 4B A [Ficha téc.]
Versões X	EOS2 2B X [Ficha téc.]	EOS2 3B X [Ficha téc.]	EOS2 4B X [Ficha téc.]
Número de feixes	2	3	4
Distância entre feixes (mm)	500	400	300
Altura de proteção (mm)	510	810	910
Altura total (mm)	653	953	1053

_{MESTRE/ESCRAVO COM FUNÇÕES INTEGRADAS

^{(Nas versões Escravo, a altura total da cortina de luz é a mesma do modelo padrão. No Mestre e no Escravo 2, a altura total da cortina de luz é maior devido à adição do conector secundário.)}}
_{Resolução 30mm}

Mestre		EOS2 253 XM [Ficha téc.]	EOS2 303 XM [Ficha téc.]	EOS2 453 XM [Ficha téc.]	EOS2 603 XM [Ficha téc.]	EOS2 753 XM [Ficha téc.]	EOS2 903 XM [Ficha téc.]	EOS2 1053 XM [Ficha téc.]	EOS2 1203 XM [Ficha téc.]	EOS2 1353 XM [Ficha téc.]	EOS2 1503 XM [Ficha téc.]	EOS2 1653 XM [Ficha téc.]	EOS2 1803 XM [Ficha téc.]	EOS2 1953 XM [Ficha téc.]	EOS2 2103 XM [Ficha téc.]	EOS2 2253 XM [Ficha téc.]
Escravo	EOS2 153 XS [Ficha téc.]	EOS2 253 XS [Ficha téc.]	EOS2 303 XS [Ficha téc.]	EOS2 453 XS [Ficha téc.]	EOS2 603 XS [Ficha téc.]	EOS2 753 XS [Ficha téc.]	EOS2 903 XS [Ficha téc.]	EOS2 1053 XS [Ficha téc.]	EOS2 1203 XS [Ficha téc.]	EOS2 1353 XS [Ficha téc.]	EOS2 1503 XS [Ficha téc.]	EOS2 1653 XS [Ficha téc.]	EOS2 1803 XS [Ficha téc.]	EOS2 1953 XS [Ficha téc.]	EOS2 2103 XS [Ficha téc.]	EOS2 2253 XS [Ficha téc.]
Escravo 2		EOS2 253 XS2 [Ficha téc.]	EOS2 303 XS2 [Ficha téc.]	EOS2 453 XS2 [Ficha téc.]	EOS2 603 XS2 [Ficha téc.]	EOS2 753 XS2 [Ficha téc.]	EOS2 903 XS2 [Ficha téc.]	EOS2 1053 XS2 [Ficha téc.]	EOS2 1203 XS2 [Ficha téc.]	EOS2 1353 XS2 [Ficha téc.]	EOS2 1503 XS2 [Ficha téc.]	EOS2 1653 XS2 [Ficha téc.]	EOS2 1803 XS2 [Ficha téc.]	EOS2 1953 XS2 [Ficha téc.]	EOS2 2103 XS2 [Ficha téc.]	EOS2 2253 XS2 [Ficha téc.]
Alt. de proteção (mm)	160	260	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes (mm)	8	13	16	23	31	38	46	53	61	68	76	83	91	98	106	113
Altura total (mm) Mestre / Escravo 2	236.5	336.5	386.5	536.5	686.5	836.5	986.5	1136.5	1286.5	1436.5	1586.5	1736.5	1886.5	2013	2163	2313

_{Resolução 40mm}

Mestre		EOS2 254 XM [Ficha téc.]	EOS2 304 XM [Ficha téc.]	EOS2 454 XM [Ficha téc.]	EOS2 604 XM [Ficha téc.]	EOS2 754 XM [Ficha téc.]	EOS2 904 XM [Ficha téc.]	EOS2 1054 XM [Ficha téc.]	EOS2 1204 XM [Ficha téc.]	EOS2 1354 XM [Ficha téc.]	EOS2 1504 XM [Ficha téc.]	EOS2 1654 XM [Ficha téc.]	EOS2 1804 XM [Ficha téc.]	EOS2 1954 XM [Ficha téc.]	EOS2 2104 XM [Ficha téc.]	EOS2 2254 XM [Ficha téc.]
Escravo	EOS2 154 XS [Ficha téc.]	EOS2 254 XS [Ficha téc.]	EOS2 304 XS [Ficha téc.]	EOS2 454 XS [Ficha téc.]	EOS2 604 XS [Ficha téc.]	EOS2 754 XS [Ficha téc.]	EOS2 904 XS [Ficha téc.]	EOS2 1054 XS [Ficha téc.]	EOS2 1204 XS [Ficha téc.]	EOS2 1354 XS [Ficha téc.]	EOS2 1504 XS [Ficha téc.]	EOS2 1654 XS [Ficha téc.]	EOS2 1804 XS [Ficha téc.]	EOS2 1954 XS [Ficha téc.]	EOS2 2104 XS [Ficha téc.]	EOS2 2254 XS [Ficha téc.]
Escravo 2		EOS2 254 XS2 [Ficha téc.]	EOS2 304 XS2 [Ficha téc.]	EOS2 454 XS2 [Ficha téc.]	EOS2 604 XS2 [Ficha téc.]	EOS2 754 XS2 [Ficha téc.]	EOS2 904 XS2 [Ficha téc.]	EOS2 1054 XS2 [Ficha téc.]	EOS2 1204 XS2 [Ficha téc.]	EOS2 1354 XS2 [Ficha téc.]	EOS2 1504 XS2 [Ficha téc.]	EOS2 1654 XS2 [Ficha téc.]	EOS2 1804 XS2 [Ficha téc.]	EOS2 1954 XS2 [Ficha téc.]	EOS2 2104 XS2 [Ficha téc.]	EOS2 2254 XS2 [Ficha téc.]
Alt. de proteção (mm)	160	260	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes (mm)	6	9	11	16	21	26	31	36	41	46	51	56	61	66	71	76
Altura total (mm) Mestre / Escravo 2	236.5	336.5	386.5	536.5	686.5	836.5	986.5	1136.5	1286.5	1436.5	1586.5	1736.5	1886.5	2013	2163	2313

_{Resolução 50mm}

Mestre		EOS2 305 XM [Ficha téc.]	EOS2 455 XM [Ficha téc.]	EOS2 605 XM [Ficha téc.]	EOS2 755 XM [Ficha téc.]	EOS2 905 XM [Ficha téc.]	EOS2 1055 XM [Ficha téc.]	EOS2 1205 XM [Ficha téc.]	EOS2 1355 XM [Ficha téc.]	EOS2 1505 XM [Ficha téc.]	EOS2 1655 XM [Ficha téc.]	EOS2 1805 XM [Ficha téc.]	EOS2 1955 XM [Ficha téc.]	EOS2 2105 XM [Ficha téc.]	EOS2 2255 XM [Ficha téc.]
Escravo	EOS2 155 XS [Ficha téc.]	EOS2 305 XS [Ficha téc.]	EOS2 455 XS [Ficha téc.]	EOS2 605 XS [Ficha téc.]	EOS2 755 XS [Ficha téc.]	EOS2 905 XS [Ficha téc.]	EOS2 1055 XS [Ficha téc.]	EOS2 1205 XS [Ficha téc.]	EOS2 1355 XS [Ficha téc.]	EOS2 1505 XS [Ficha téc.]	EOS2 1655 XS [Ficha téc.]	EOS2 1805 XS [Ficha téc.]	EOS2 1955 XS [Ficha téc.]	EOS2 2105 XS [Ficha téc.]	EOS2 2255 XS [Ficha téc.]
Escravo 2		EOS2 305 XS2 [Ficha téc.]	EOS2 455 XS2 [Ficha téc.]	EOS2 605 XS2 [Ficha téc.]	EOS2 755 XS2 [Ficha téc.]	EOS2 905 XS2 [Ficha téc.]	EOS2 1055 XS2 [Ficha téc.]	EOS2 1205 XS2 [Ficha téc.]	EOS2 1355 XS2 [Ficha téc.]	EOS2 1505 XS2 [Ficha téc.]	EOS2 1655 XS2 [Ficha téc.]	EOS2 1805 XS2 [Ficha téc.]	EOS2 1955 XS2 [Ficha téc.]	EOS2 2105 XS2 [Ficha téc.]	EOS2 2255 XS2 [Ficha téc.]
Alt. de proteção (mm)	160	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes (mm)	4	8	12	16	20	24	28	32	36	40	44	48	52	56	60
Altura total (mm) Mestre / Escravo 2	236.5	386.5	536.5	686.5	836.5	986.5	1136.5	1286.5	1436.5	1586.5	1736.5	1886.5	2013	2163	2313

_{Resolução 90mm}

Mestre	EOS2 309 XM [Ficha téc.]	EOS2 459 XM [Ficha téc.]	EOS2 609 XM [Ficha téc.]	EOS2 759 XM [Ficha téc.]	EOS2 909 XM [Ficha téc.]	EOS2 1059 XM [Ficha téc.]	EOS2 1209 XM [Ficha téc.]	EOS2 1359 XM [Ficha téc.]	EOS2 1509 XM [Ficha téc.]	EOS2 1659 XM [Ficha téc.]	EOS2 1809 XM [Ficha téc.]	EOS2 1959 XM [Ficha téc.]	EOS2 2109 XM [Ficha téc.]	EOS2 2259 XM [Ficha téc.]
Escravo	EOS2 309 XS [Ficha téc.]	EOS2 459 XS [Ficha téc.]	EOS2 609 XS [Ficha téc.]	EOS2 759 XS [Ficha téc.]	EOS2 909 XS [Ficha téc.]	EOS2 1059 XS [Ficha téc.]	EOS2 1209 XS [Ficha téc.]	EOS2 1359 XS [Ficha téc.]	EOS2 1509 XS [Ficha téc.]	EOS2 1659 XS [Ficha téc.]	EOS2 1809 XS [Ficha téc.]	EOS2 1959 XS [Ficha téc.]	EOS2 2109 XS [Ficha téc.]	EOS2 2259 XS [Ficha téc.]
Escravo 2	EOS2 309 XS2 [Ficha téc.]	EOS2 459 XS2 [Ficha téc.]	EOS2 609 XS2 [Ficha téc.]	EOS2 759 XS2 [Ficha téc.]	EOS2 909 XS2 [Ficha téc.]	EOS2 1059 XS2 [Ficha téc.]	EOS2 1209 XS2 [Ficha téc.]	EOS2 1359 XS2 [Ficha téc.]	EOS2 1509 XS2 [Ficha téc.]	EOS2 1659 XS2 [Ficha téc.]	EOS2 1809 XS2 [Ficha téc.]	EOS2 1959 XS2 [Ficha téc.]	EOS2 2109 XS2 [Ficha téc.]	EOS2 2259 XS2 [Ficha téc.]
Alt. de proteção (mm)	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes (mm)	4	6	8	10	12	14	16	18	20	22	24	26	28	30
Altura total (mm) Mestre / Escravo 2	386.5	536.5	686.5	836.5	986.5	1136.5	1266.5	1436.5	1586.5	1736.5	1886.5	2013	2163	2313

MESTRE/ESCRAVO MULTIFEIXES

_{^{(Nas versões Escravo, a altura total da cortina de luz é a mesma do modelo padrão. No Mestre e no Escravo 2, a altura total da cortina de luz é maior devido à adição do conector secundário.)}}
_{2, 3, 4 feixes}

Mestre	EOS2 2B XM [Ficha téc.]	EOS2 3B XM [Ficha téc.]	EOS2 4B XM [Ficha téc.]
Escravo	EOS2 2B XS [Ficha téc.]	EOS2 3B XS [Ficha téc.]	EOS2 4B XS [Ficha téc.]
Escravo 2	EOS2 2B XS2 [Ficha téc.]	EOS2 3B XS2 [Ficha téc.]	EOS2 4B XS2 [Ficha téc.]
Número de feixes	2	3	4
Distância entre feixes (mm)	500	400	300
Altura de proteção (mm)	510	810	910
Altura total (mm) Mestre / Escravo 2	677	977	1077

_{Versão T (Textile)}
_{Resolução 30mm}

Versões AT	EOS2 153 AT [Ficha téc.]	EOS2 303 AT [Ficha téc.]	EOS2 453 AT [Ficha téc.]	EOS2 603 AT [Ficha téc.]
Versões ATL	EOS2 153 ATL [Ficha téc.]	EOS2 303 ATL [Ficha téc.]	EOS2 453 ATL [Ficha téc.]	EOS2 603 ATL [Ficha téc.]
Versões XT	EOS2 153 XT [Ficha téc.]	EOS2 303 XT [Ficha téc.]	EOS2 453 XT [Ficha téc.]	EOS2 603 XT [Ficha téc.]
Versões XTL	EOS2 153 XTL [Ficha téc.]	EOS2 303 XTL [Ficha téc.]	EOS2 453 XTL [Ficha téc.]	EOS2 603 XTL [Ficha téc.]
Altura de proteção (mm)	160	310	460	610
Número de feixes	8	16	23	31
Altura total (mm)	213	363	513	663

_{Versões WTF/WTHF}

_{Resolução 30mm}

Versões X WTF	EOS2 153 X WTF [Ficha téc.]	EOS2 303 X WTF [Ficha téc.]	EOS2 453 X WTF [Ficha téc.]	EOS2 603 X WTF [Ficha téc.]	EOS2 753 X WTF [Ficha téc.]	EOS2 903 X WTF [Ficha téc.]	EOS2 1053 X WTF [Ficha téc.]	EOS2 1203 X WTF [Ficha téc.]	EOS2 1353 X WTF [Ficha téc.]	EOS2 1503 X WTF [Ficha téc.]	EOS2 1653 X WTF [Ficha téc.]	EOS2 1803 X WTF [Ficha téc.]
Versões X WTHF	EOS2 153 X WTHF [Ficha téc.]	EOS2 303 X WTHF [Ficha téc.]	EOS2 453 X WTHF [Ficha téc.]	EOS2 603 X WTHF [Ficha téc.]	EOS2 753 X WTHF [Ficha téc.]	EOS2 903 X WTHF [Ficha téc.]	EOS2 1053 X WTHF [Ficha téc.]	EOS2 1203 X WTHF [Ficha téc.]	EOS2 1353 X WTHF [Ficha téc.]	EOS2 1503 X WTHF [Ficha téc.]	EOS2 1653 X WTHF [Ficha téc.]	EOS2 1803 X WTHF [Ficha téc.]
Alt. de proteção (mm)	160	310	460	610	760	910	1060	1210	1360	1510	1660	1810
Número de feixes	8	16	23	31	38	46	53	61	68	76	83	91
Altura total (mm)	337	487	637	787	937	1087	1237	1387	1537	1687	1837	1987

_Multifeixes

	Versões WTF			Versões WTHF
	EOS2 2B X WTF [Ficha téc.]	EOS2 3B X WTF [Ficha téc.]	EOS2 4B X WTF [Ficha téc.]	EOS2 2B X WTHF [Ficha téc.]	EOS2 3B X WTHF [Ficha téc.]	EOS2 4B X WTHF [Ficha téc.]
Número de feixes	2	3	4	2	3	4
Distância entre feixes (mm)	500	400	300	500	400	300
Alt. de proteção (mm)	510	810	910	510	810	910
Altura total (mm)	777	1077	1177	777	1077	1177
