ReeR︱Barreira de controle de acesso (SAFEGATE)

Solução ideal para proteção de um grande número de aplicações industriais de alto risco, em particular as que exigem um alto nível de integração das funções de Muting. Garante a perfeita integração de todos os sensores de Muting conectados diretamente â barreira de controle de acesso

Características:

Com status integrado e lâmpada de Muting
Totalmente dimensionável, permite a troca de configuração a qualquer momento
Vasta gama de acessórios incluindo: box de conexão, suportes especiais, colunas para montagem no chão
Configuração flexível por Hardware ou software cobrindo todas as aplicações de Muting
3 lógicas de Muting pré-configuradas: somente-saída (feixes paralelos/cruzados), entrada-saída (feixes paralelos), entrada-saída(feixes cruzados)
Braços para Muting pré-configurados e pré-cabeados
Versão especial com alcance de até 80m (sem funções de Muting)
Safegate Configuration Software (SCS) para modelos SMPO
Configuração com braços para Muting MA com sensores de feixe único integrados
Conectores coloridos para facilitar a instalação
Sensores M5 de Muting multifeixes, ideal para detecção de objetos não convencionais. Dispnível também na versão TRX com sensores de Muting retro-reflexivos
Configuração com suportes para Muting MZ com sensores M5 multifeixes ou sensores MTRX retro-reflexivos

Modelos disponíveis:

S - sem as funções de Muting
SM - configuração por hardware
SMO - configuração por hardware com status integrado e lâmpada de Muting
SMPO - configuração por hardware ou software com status integrado e lâmpada de Muting
TRX Transceiver - com elementos retro-reflexivos passivos

Cabos necessários:

	SM / SMO / SMPO	S	LR / LR ILP		SM TRX / SMO TRX / SMPO TRX	S TRX	S TRX-A
Emissor	M12 5 polos (CDx)	M12 5 polos (CDx)	M12 5 polos (CDx)	Elemento ativo	M12 12 polos (CS12Dx)	M12 8 polos (C8Dx)	M12 5 polos (CDx)
Receptor	M12 12 polos (CS12Dx)	M12 8 polos (C8Dx)	M12 8 polos (C8Dx)
CS12USB - Cabo de programação para as cortinas de luz SMPO e SMPO TRX

Sensores de Muting

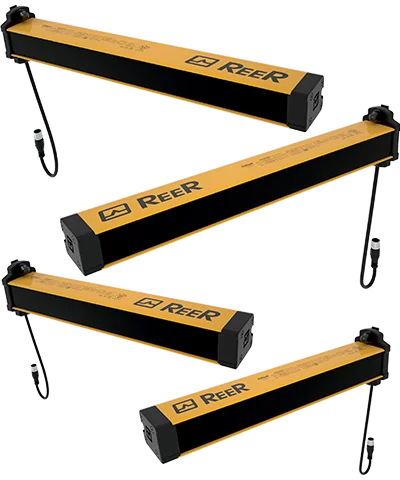

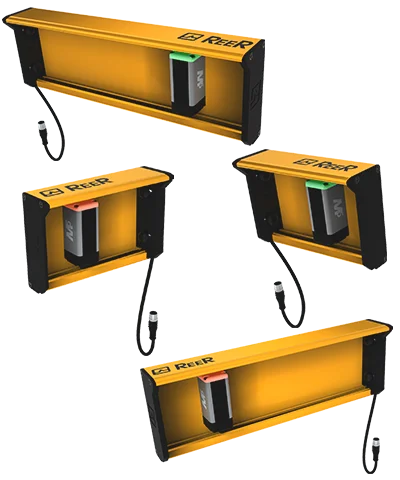

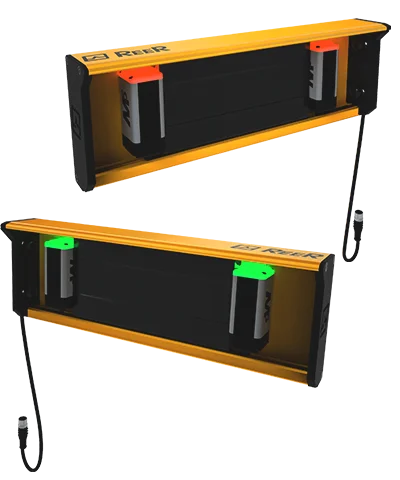

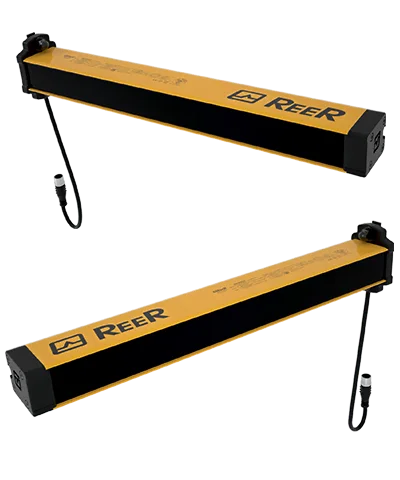

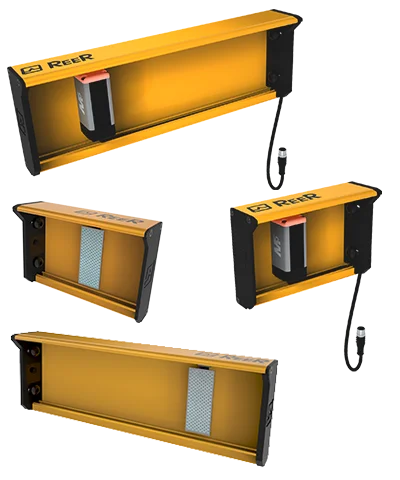

MA L2X [Ficha téc.] 2 sensores integrados (emissor e receptor) Muting lógica L Feixes cruzados Unidirecional Somente Saída Distância(m) 1 ... 2,5	MA T2X [Ficha téc.] 2 sensores integrados (emissor e receptor) Muting lógica T Feixes cruzados Bidirecional Entrada-saída Distância(m) 1 ... 2,5	MZ L2XP Ficha téc.] 2 sensores multifeixes M5 Muting lógica L Feixes cruzados ou paralelos Unidirecional Somente saída Distância(m) 0 ... 3,5	MZ T2X [Ficha téc.] 2 sensores multifeixes M5	Muting lógica T Feixes cruzados Bidirecional Entrada-saída Distância(m)0 ... 3,5
			MZ T2X TRX [Ficha téc.] 2 sensores retroreflexivos MTRX

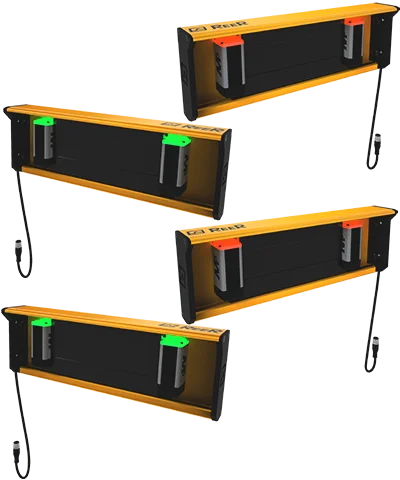

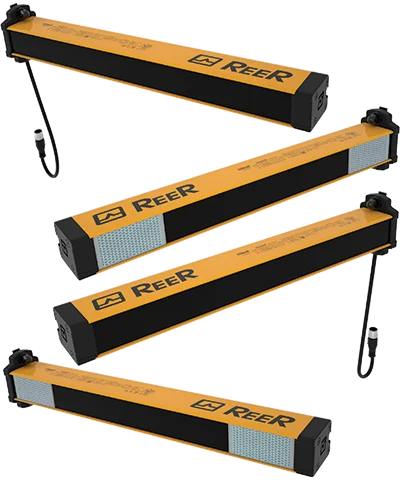

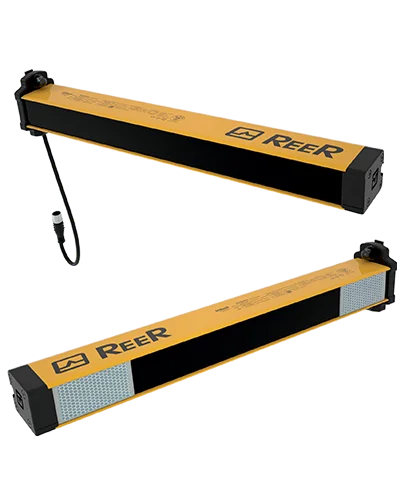

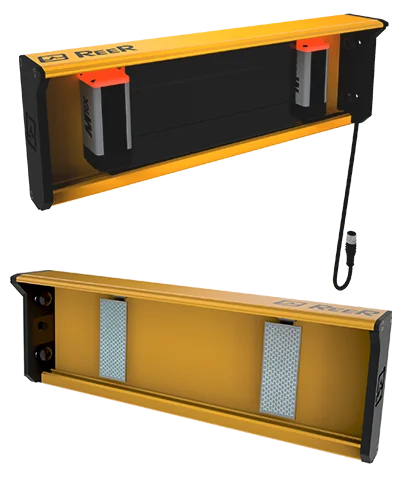

MA L2P TRX [Ficha téc.] 2 sensores retro-reflexivos integrados Muting lógica L Feixes paralelos Unidirecional Somente saída Distância(m) 0 ... 3,5	MA T4P TRX [Ficha téc.] 4 sensores retro-reflexivos integrados Muting lógica T Feixes paralelos Bidirecional Entrada-saída Distância(m) 0 ... 3,5	MZ L2XP TRX [Ficha téc.] 2 sensores retroreflexivos MTRX Muting lógica L Feixes cruzados ou paralelos Unidirecional Somente saída Distância(m) 0 ... 3,5	MZ T4P [Ficha téc.] 4 sensores multifeixes M5	Muting lógica T Feixes paralelos Bidirecional Entrada-saída Distância(m) 0 ... 3,5

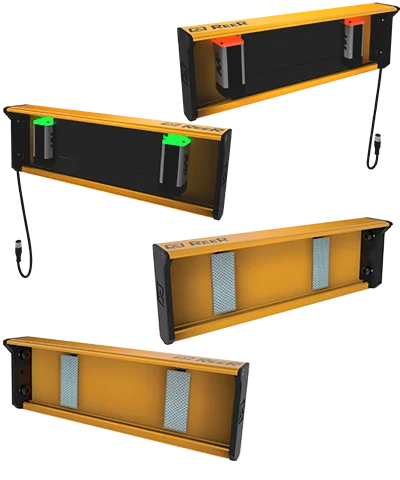

			MZ T4P TRX [Ficha téc.] 4 sensores retroreflexivos MTRX

Sensores de Muting especiais

Modelos	Usado para	Modelos	Usado para
MA L2P TRX G [Ficha técnica]	Material transparente Distância(m) 0 ... 2	MA L2P TRX VG [Ficha técnica]	Transportadores alta velocide para material transparente Distância(m) 0 ... 2 m
MA T4P TRX G [Ficha técnica]		MA T4P TRX VG [Ficha técnica]
MZ L2XP TRX G [Ficha técnica]		MZ L2XP H [Ficha técnica]	Longo alcançe Distância(m) 0 ... 5 m
MZ T2X TRX G [Ficha técnica]		MZ L2XP TRX H [Ficha técnica]
MZ T4P TRX G [Ficha técnica]		MZ T2X H [Ficha técnica]
MA L2P TRX V [Ficha técnica]	Transportadores de alta velocidade Distância(m) 0 ... 3,5 m	MZ T2X TRX H [Ficha técnica]
MA T4P TRX V [Ficha técnica]		MZ T4P H [Ficha técnica]
MZ L2XP V		MZ T4P TRX H [Ficha técnica]
MZ T4P V [Ficha técnica]

Caixas de conexão

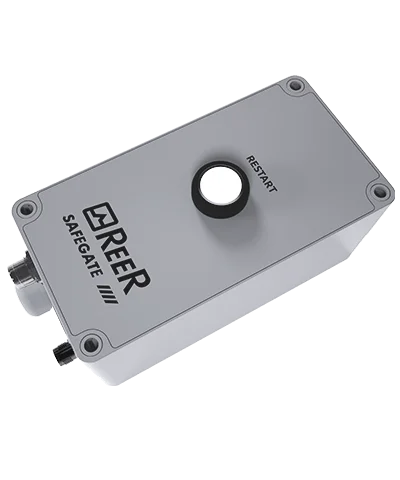

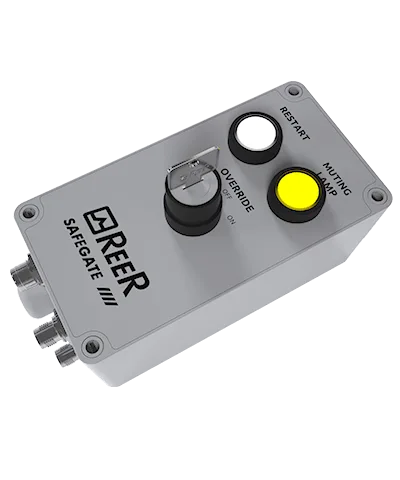

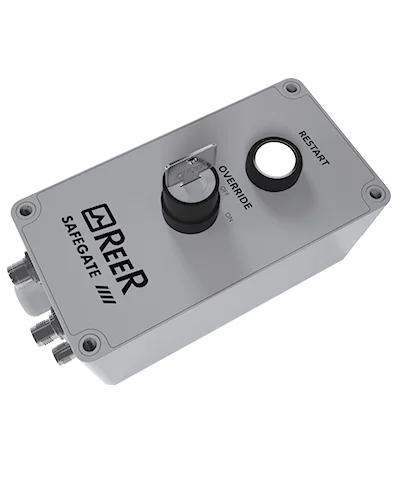

	M SG BOX [Ficha técnica]	M SGO BOX [Ficha técnica]	M SG BOX RST [Ficha técnica]	M SG BOX PLUS [Ficha técnica]	M SGO BOX PLUS [Ficha técnica]	M SG BOX OSSD [Ficha técnica]	M SGO BOX OSSD [Ficha técnica]	M SG BOX RST P [Ficha técnica]
Lâmpada	Não	Sim	Não	Não	Sim	Não	Sim	Não
Saídas de segurança	Relé - 2 NA + 1 NC 2A - 250 VAC			Relé - 4 NA + 1 NC 2A - 250 VAC		2 OSSD PNP 400mA - 24VDC
Modelos para cortina de luz	Todos, exceto a versão S		S e S TRX versões	Todos, exceto a versão S				Versão S TRX-A
Override	Sim		Não	Sim				Não
Conexão para módulos de I/O	Não							Sim
Receptor ou conector para elemento ativo TRX	CFF12Px		CFF8Px	CFF12Px				CJBEx
Conector emissor	CFM5Px							Não
Conector para lâmpada auxiliar	Não	CFM5Px	Não		CFM5Px	Não	CFM5Px	Não
Conector para módulo de I/O	Não							CFM5Px

Referências disponíveis:
_{Resolução 14mm}

Versões SM	SM 301 [Ficha téc.]	SM 451 [Ficha téc.]	SM 601 [Ficha téc.]	SM 751 [Ficha téc.]	SM 901 [Ficha téc.]	SM 1051 [Ficha téc.]	SM 1201 [Ficha téc.]	SM 1351 [Ficha téc.]	SM 1501 [Ficha téc.]	SM 1651 [Ficha téc.]	SM 1801 [Ficha téc.]	SM 1951 [Ficha téc.]
Versões SMO	SMO 301 [Ficha téc.]	SMO 451 [Ficha téc.]	SMO 601 [Ficha téc.]	SMO 751 [Ficha téc.]	SMO 901 [Ficha téc.]	SMO 1051 [Ficha téc.]	SMO 1201 [Ficha téc.]	SMO 1351 [Ficha téc.]	SMO 1501 [Ficha téc.]	SMO 1651 [Ficha téc.]	SMO 1801 [Ficha téc.]	SMO 1951 [Ficha téc.]
Versões SMPO	SMPO 301 [Ficha téc.]	SMPO 451 [Ficha téc.]	SMPO 601 [Ficha téc.]	SMPO 751 [Ficha téc.]	SMPO 901 [Ficha téc.]	SMPO 1051 [Ficha téc.]	SMPO 1201 [Ficha téc.]	SMPO 1351 [Ficha téc.]	SMPO 1501 [Ficha téc.]	SMPO 1651 [Ficha téc.]	SMPO 1801 [Ficha téc.]	SMPO 1951 [Ficha téc.]
Alt. de proteção (mm)	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960
Número de feixes	30	45	60	75	90	105	120	135	150	165	180	195
Alt. geral com lâmpada (mm)	420	570	720	870	1020	1170	1320	1470	1620	1770	1920	2070

_{Resolução 30mm}

Versões SM	SM 303 [Ficha téc.]	SM 453 [Ficha téc.]	SM 603 [Ficha téc.]	SM 753 [Ficha téc.]	SM 903 [Ficha téc.]	SM 1053 [Ficha téc.]	SM 1203 [Ficha téc.]	SM 1353 [Ficha téc.]	SM 1503 [Ficha téc.]	SM 1653 [Ficha téc.]	SM 1803 [Ficha téc.]	SM 1953 [Ficha téc.]	SM 2103 [Ficha téc.]	SM 2253 [Ficha téc.]
Versões SMO	SMO 303 [Ficha téc.]	SMO 453 [Ficha téc.]	SMO 603 [Ficha téc.]	SMO 753 [Ficha téc.]	SMO 903 [Ficha téc.]	SMO 1053 [Ficha téc.]	SMO 1203 [Ficha téc.]	SMO 1353 [Ficha téc.]	SMO 1503 [Ficha téc.]	SMO 1653 [Ficha téc.]	SMO 1803 [Ficha téc.]	SMO 1953 [Ficha téc.]	SMO 2103 [Ficha téc.]	SMO 2253 [Ficha téc.]
Versões SMPO	SMPO 303 [Ficha téc.]	SMPO 453 [Ficha téc.]	SMPO 603 [Ficha téc.]	SMPO 753 [Ficha téc.]	SMPO 903 [Ficha téc.]	SMPO 1053 [Ficha téc.]	SMPO 1203 [Ficha téc.]	SMPO 1353 [Ficha téc.]	SMPO 1503 [Ficha téc.]	SMPO 1653 [Ficha téc.]	SMPO 1803 [Ficha téc.]	SMPO 1953 [Ficha téc.]	SMPO 2103 [Ficha téc.]	SMPO 2253 [Ficha téc.]
Alt. de proteção (mm)	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes	16	23	31	38	46	53	61	68	76	83	91	98	106	113
Alt. geral com lâmpada (mm)	420	570	720	870	1020	1170	1320	1470	1620	1770	1920	2070	2220	2370

_{Resolução 40mm}

Versões SM	SM 304 [Ficha téc.]	SM 454 [Ficha téc.]	SM 604 [Ficha téc.]	SM 754 [Ficha téc.]	SM 904 [Ficha téc.]	SM 1054 [Ficha téc.]	SM 1204 [Ficha téc.]	SM 1354 [Ficha téc.]	SM 1504 [Ficha téc.]	SM 1654 [Ficha téc.]	SM 1804 [Ficha téc.]	SM 1954 [Ficha téc.]	SM 2104 [Ficha téc.]	SM 2254 [Ficha téc.]
Versões SMO	SMO 304 [Ficha téc.]	SMO 454 [Ficha téc.]	SMO 604 [Ficha téc.]	SMO 754 [Ficha téc.]	SMO 904 [Ficha téc.]	SMO 1054 [Ficha téc.]	SMO 1204 [Ficha téc.]	SMO 1354 [Ficha téc.]	SMO 1504 [Ficha téc.]	SMO 1654 [Ficha téc.]	SMO 1804 [Ficha téc.]	SMO 1954 [Ficha téc.]	SMO 2104 [Ficha téc.]	SMO 2254 [Ficha téc.]
Versões SMPO	SMPO 304 [Ficha téc.]	SMPO 454 [Ficha téc.]	SMPO 604 [Ficha téc.]	SMPO 754 [Ficha téc.]	SMPO 904 [Ficha téc.]	SMPO 1054 [Ficha téc.]	SMPO 1204 [Ficha téc.]	SMPO 1354 [Ficha téc.]	SMPO 1504 [Ficha téc.]	SMPO 1654 [Ficha téc.]	SMPO 1804 [Ficha téc.]	SMPO 1954 [Ficha téc.]	SMPO 2104 [Ficha téc.]	SMPO 2254 [Ficha téc.]
Alt. de proteção (mm)	310	460	610	760	910	1060	1210	1360	1510	1660	1810	1960	2110	2260
Número de feixes	11	16	21	26	31	36	41	46	51	56	61	66	71	76
Alt. geral com lâmpada (mm)	420	570	720	870	1020	1170	1320	1470	1620	1770	1920	2070	2220	2370

_{2, 3, 4 feixes}
^{Altura geral das versões sem lâmpada (S, S TRX, SM, SM TRX) é 25mm mais baixa do que o indicado nas tabelas}

Versões S	S 2B [Ficha téc.]	S 3B [Ficha téc.]	S 4B [Ficha téc.]
Versões SM	SM 2B [Ficha téc.]	SM 3B [Ficha téc.]	SM 4B [Ficha téc.]
Versões SMO	SMO 2B [Ficha téc.]	SMO 3B [Ficha téc.]	SMO 4B [Ficha téc.]
Versões SMPO	SMPO 2B [Ficha téc.]	SMPO 3B [Ficha téc.]	SMPO 4B [Ficha téc.]
Número de feixes	2	3	4
Distância feixes (mm)	500	400	300
Alt. de proteção (mm)	510	810	910
Alt. geral com lâmpada (mm)	710	1010	1110

_{2, 3, 4 feixes TRX}
^{Altura geral das versões sem lâmpada (S, S TRX, SM, SM TRX) é 25mm mais baixa do que o indicado nas tabelas}

Versões S TRX	S 2B TRX [Ficha téc.]	S 3B TRX [Ficha téc.]	S 4B TRX [Ficha téc.]
Versões S TRX-A	S 2B TRX-A [Ficha téc.]	S 3B TRX-A [Ficha téc.]	S 4B TRX-A [Ficha téc.]
Versões SM TRX	SM 2B TRX [Ficha téc.]	SM 3B TRX [Ficha téc.]	SM 4B TRX [Ficha téc.]
Versões SMO TRX	SMO 2B TRX [Ficha téc.]	SMO 3B TRX [Ficha téc.]	SMO 4B TRX [Ficha téc.]
Versões SMPO TRX	SMPO 2B TRX [Ficha téc.]	SMPO 2B TRX [Ficha téc.]	SMPO 2B TRX [Ficha téc.]
Número de feixes	2	3	4
Distância feixes (mm)	500	400	300
Alt. de proteção (mm)	510	810	910
Alt. geral com lâmpada (mm)	699	970	1070

_{2, 3, 4 feixes LR / LR ILP}
^{Altura geral das versões sem lâmpada (S, S TRX, SM, SM TRX) é 25mm mais baixa do que o indicado nas tabelas

Apontador laser integrado}

Versões S LR	S 2B LR [Ficha téc.]	S 3B LR [Ficha téc.]	S 4B LR [Ficha téc.]
Versões S LR ILP	S 2B LR ILP [Ficha téc.]	S 3B LR ILP [Ficha téc.]	S 4B LR ILP [Ficha téc.]
Versões SO LR	SO 2B LR [Ficha téc.]	SO 3B LR [Ficha téc.]	SO 4B LR [Ficha téc.]
Versões SO LR ILP	SO 2B LR ILP [Ficha téc.]	SO 3B LR ILP [Ficha téc.]	SO 4B LR ILP [Ficha téc.]
Número de feixes	2	3	4
Distância feixes (mm)	500	400	300
Alt. de proteção (mm)	510	810	910
Alt. geral com lâmpada (mm)	676	976	1076
